Щековая дробилка - 西安科美特重工机械有限公司

описание обрудования

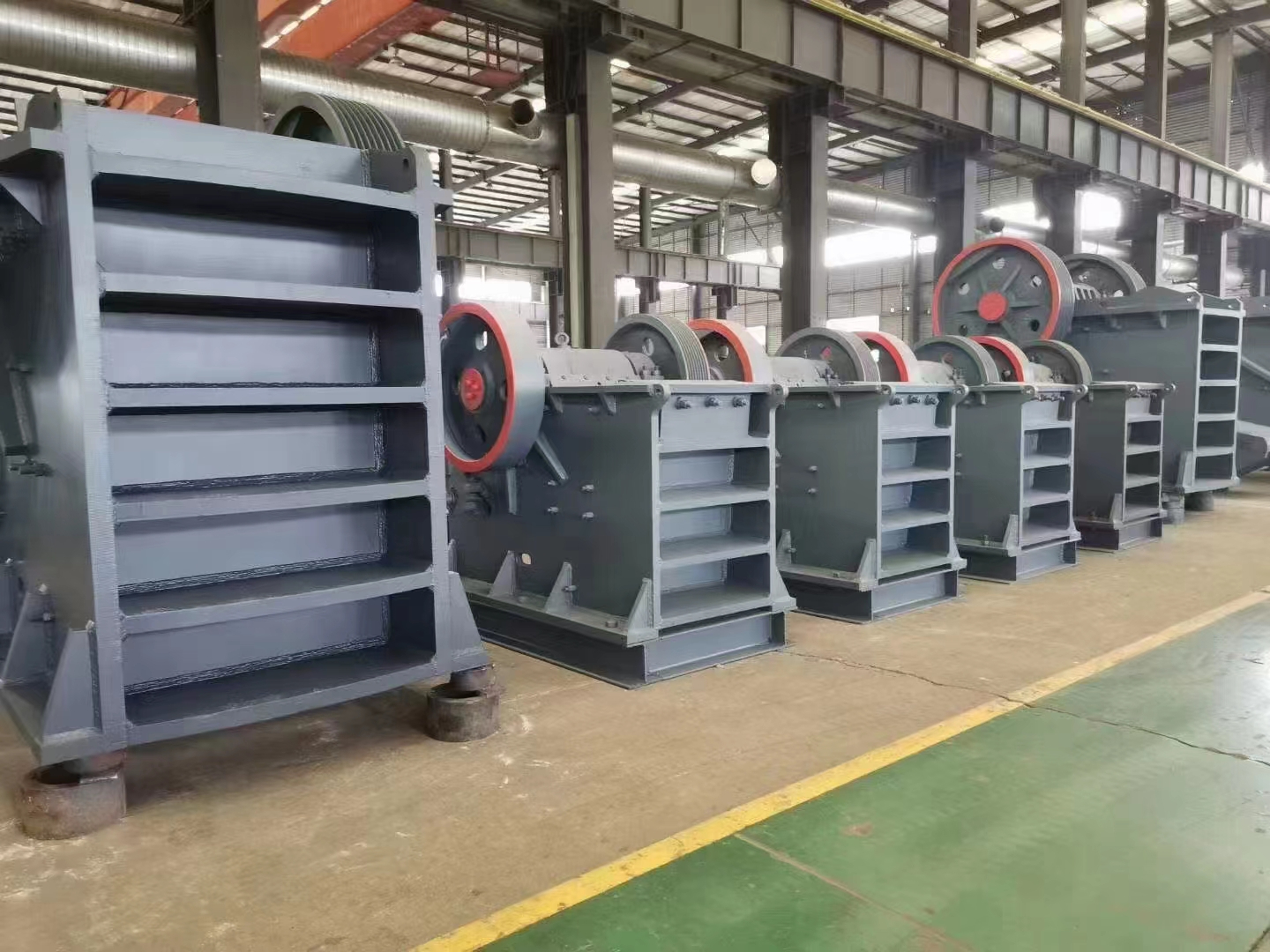

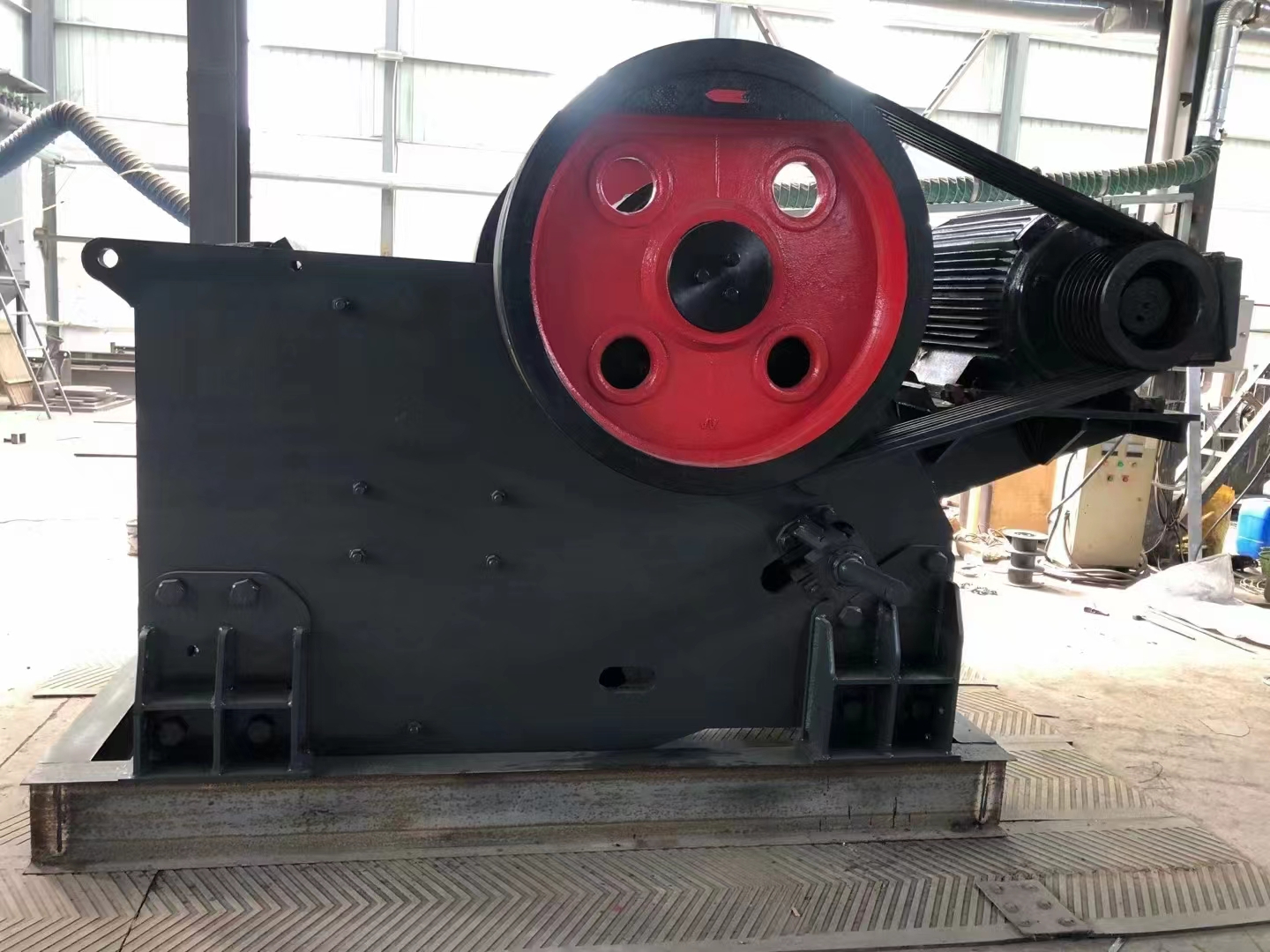

Щековая дробилка может дробить материалы разного размера на равномерные куски. Дробилки производятся как отдельно, так и в виде агрегатов. Она широко используется в карьере, металлургии, химической промышленности, строительстве автомагистрали, железной дороги, гидротехники,здания и т. д.. Прочность дробильмых материалов не превышает 320 Мпа. У нас два вида щековой дробилки— дробилка крупного дробления и дробилка мелкого дробления, как говорят, дробилка щековая серия PE и серия PEX.

Принцип работы

Основная структура щековой дробилки состоит из каркаса, внецентренного вала, шкива, маховик, подвижной щеки, бокового щита, башмака регуляции, тяга с пружиной, неподвижной щеки и т.д.. Бракет также играют защитную роль.

Эксцентриковый вал содействует движения вверх и вниз подвижной щеки, когда подвижная щека двигает вверх, угол между ними станет большим, двигать подвижную щеку близко к неподвижной щеке, таким образом материалы обработали. Когда подвижная щека двигает вниз, угол станет малым, подвижная щека с помощью волочения и пружины отйдет от неподвижной щеки, и обработавшие материалы из выхода, двигатель непрерывно вращается, и так.

особенность продукции

♦Дробильная камера глубокая и без мертвой зоны,это повышает возможность питания и производительность

♦Зернистость готового продукта равномерная, степень дробления высокая.

♦Регулирующее устройство с разборными прокладками у разгрузочной щели надёжное и удобное, сфера регулировки широкая. Это обеспечивает гибкость оборудования.

♦Система смазки является безопасной и надёжной.Удобная в смене деталей, малая нагрузка для обслуживания;

♦Конструкция простая, работа надёжная, эксплуатационный расход низкий;

♦Оборудование энергосберегающее, энергию одной машины можно экономить на 15%-30% , и энергию целой системы можно экономить более чем в два раза.

♦У разгрузочной щели регулирующее устройство широкой сферы, и она может удовлетворить потребности различных клиентов;

♦Уровень шума низкий и меньше пыли.

♦Конструкция простая.Удобная в эксплуатации и ремонте. Характеристики надёжные и эксплуатационная себестоимость низкая. Степень дробления высокая.

Параметры

модель	Размер на вход（mm）	Макс.питания(mm)	Размер выхода(mm)	Производительность (t/h)	Мощность (kW)	Масса (Т)	Габарит (ДxШxВ) (mm)
PE150×250	150×250	≤125	10-40	1-3	5.5	0.8	896×745×935
PE250×400	250×400	≤200	20-60	5-20	15	2.8	1150×1275×1240
PE400×600	400×600	≤350	40-100	15-60	30	6.5	1700×1732×1653
PE500×750	500×750	≤425	50-100	50-100	55	10.3	2035×1921×2000
PE600×900	600×900	≤480	65-160	60-130	75	16	2290×2206×2370
PE750×1060	750×1060	≤630	80-140	100-250	110	27	2620×2302×3110
PE900×1200	900×1200	≤750	95-165	160-380	130	46.5	3789×2826×3025
PE1000×1200	1000×1200	≤850	195-265	315-550	130	56	3335×3182×3025
PE1200×1500	1200×1500	≤1020	100-300	400-800	200	88	4200×3750×3820
PEX250×1000	250×1000	≤210	25-60	15-50	30	6.5	1550×1964×1380

описание обрудования

Щековая дробилка серии PEW широко используется в отраслях горнодобывающей промышленности, строительных материалов, металлургии, химической промышленности и других. Она предназначена для крупного и среднего дробления разных руд и пород, прочность на сжатие которых не должна превышать 320 МПа. Щековая дробилка серии PEW может дробить твёрдый и износостойкий материал. Щековая дробилка серии PEW, исследуемая и производимая Kefid Machinery, применяет самые передовые технологии дробления и обрабатывающий процесс высочайшего уровеня.

особенность продукции

♦Используется технологический процесс мирового класса. Выбран обрабатываемый материал наиболее высокого класса.

♦Наиболее передовой агрегат подвижной щеки применяется, так что срок службы оборудования длиннее.

♦Агрегат подвижной щеки состоит из литейных стальных деталей и приводится в действие под действием вращения двух крупных литейных стальных маховиков. Кроме этого, тяжелый эксцентриковый вал изготовится из кузнечного штамповок.Всё это обеспечивает необыкновенную надёжность дробилки.

♦Подшипниковая опора неделимой литейной стальной конструкции используется.

♦Подшипниковая опора неделимой литейной стальной конструкции обеспечивает полное сочетание с станиной дробилки и значительно увеличивает радиальную жесткость подшипника.Но отделяемая подшипниковая опора не имеет такого преимущества.

♦Применение средств анализа методом конечных элементов обеспечивает высокую жесткость дробилки.

♦Дробильная камера использует симметричную структуру «V», так что фактическая ширина загрузочного отверстия совпадает с номинальной.

♦Регулировка разгрузочной щели является более быстрой и удобной.

♦На щековой дробилке установлены клины для регулировки диапазона разгрузочной щели. Это устройство позволяет регулировке быть проще, безопаснее и быстрее, чем регулировка прокладкой в дробилках старого стиля.

♦Подшипник большой спецификации и сильной несущей способности используется.

♦На всех щековых дробилках установлены более крупные и долговечные подшипники эксцентрикового вала, по сравнению с другими дробилками одинаковой спецификации.Более сильная несущая способность и эффективная лабиринтная герметизация позволяет сроку службы быть более длинным.

♦Использованы новейшие зубчатые брони. Это позволяет действительной длине подвижной щеки быть более длинной. Итак производительность будет выше.

Параметры

модель	Макс. Размер питания (mm)	Размер выхода (mm)	Производительность (t/h)	Мощность (kW)	Габарит (ДxШxВ) (mm)	Масса (t)
PEW760X1100	≤620	75-200	150-350	110-132	2600×2500×2200	24
PEW840X1100	≤720	100-225	200-500	132-160	3300×2320×3120	32
PEW1100×1200	≤930	150-275	300-650	185-200	4140×2660×3560	59.2
PEW400×600	≤350	35-85	15-70	37-45	1920×1460×1840	8
PEW250×1000	≤220	20-40	15-50	30-37	1400×1850×1310	6.8
PEW250×1200	≤220	20-40	20-50	37-45	1400×2050×1310	7.8
